NBNC75BJP9X

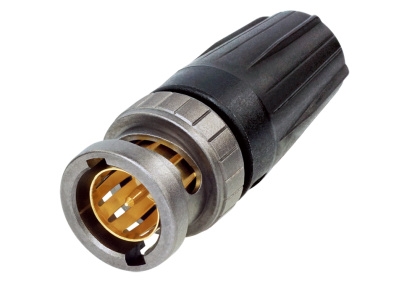

UHD BNC Kabelstecker 75 Ohm Rear Twist, Tüllenfarbe schwarz (einzelverpackt);

Centerpin: 1.07 mm Square
Mantel: 6.47 mm Hex
Crimpeinsatz: DIE-R-BNCX-PDG
Für Kabeltypen: Für Kabeltypen: HD0837FRNC-C, HD08L37PVC
Die rearTWIST UHD BNC Steckverbinder wurden speziell für die Übertragung von hochauflösenden Videosignalen entwickelt. Durch das einzigartige Isolator- und Kontakt-Pin-Design bieten die Steckverbinder niedrige Rückflussdämpfungwerte für 4K und 8K Signale.


Features & Benefits

Optimiertes Kontakt-Pin- und Isolator-Design für UHD Datenübertragungen
Bewährte rearTWIST Technologie
Schweizer Antraloy Beschichtung
Kompatibel mit herkömmlichen BNC Einbaubuchsen
Verbesserte Rückflussdämpfungswerte bei hohen Frequenzen

Optimierte Rückflussdämpfung

Durch das optimierte Isolator-Design bietet der Neutrik rearTWIST UHD BNC Einbausteckverbinder mehr Spielraum bei verschlechterter Rückflussdämpfung im Vergleich zu herkömmlichen BNC Steckverbindern. Im Falle von Impedanz-Abweichungen resultierend aus kleinen Biegeradien, inkorrekter Steckermontage oder fehlerhaften Schnittstellenanbindungen bietet Neutriks rearTWIST UHD BNC genügend Reserven und gewährleistet eine ununterbrochene Signalübertragung.


Mehr Details dazu im Neutrik UHD BNC White Paper.


Crimpmasse

Um optimale Rückflussdämpfungswerte in hohen Frequenzen zu erreichen, wurde das Crimpmass des Kontaktpins reduziert.
Pin: 1.07 mm (square)
Schirm: 6.47 mm (hex)
Crimpbacke: DIE-R-BNCX-PDG



Geprüfte Kabel

Um die beste Leistung jeder Kabel-Stecker-Kombination in hohen Frequenzen zu gewährleisten, hat Neutrik gebräuchliche Koaxialkabel, die speziell für Ultra High Definition (UHD) Übertragungen entwickelt wurden, gemessen.

Geeignete Kabel:
Belden 1505F, Bryant BD SD53F, Cordial CVI 08-37 HD

UHD optimiertes Kabel:
Klotz VD083LP 0.8L/3.7DZ, Cordial CVM 08-37 UHD-FLEX


Technische Informationen
Produkte
Titel NBNC75BJP9X
Verbindungstyp BNC 75 Ω
Geschlecht male
Elektrisch
Durchgangswiderstand ≤ 3 mΩ (inner)
Durchgangswiderstand ≤ 2 mΩ (outer)
Durchschlagsfestigkeit 1.5 kVdc
Impedanz 75 Ω
Isolationswiderstand > 5 GΩ
Nennspannung < 50 V
VSWR ≤1.06 / >30 dB up to 6 GHz
≤1.13 / >24 dB up to 12 GHz
≤1.22 / >20 dB up to 18 Ghz
Mechanische Daten
Kabeldurchmesser 6.3 mm
Kabel Zugentlastung > 30 N (center)
Crimp size 6.47 Hex crimp (shield)
Crimp size (pin) 1.6 square crimp
Einsteckkraft < 25 N
Lebensdauer > 1000 mating cycles
Leiterquerschnitt
Verriegelung Bayonett
Cable anchoring Jacket crimping
Material
Kontakte Brass (CuZn35Pb2), 0.2 µm AuCo (center contact)
Gehäuse Brass (CuZn39Pb3)
Shell plating Antraloy
Insert PP
Umwelt
Temperaturbereich - 30 °C to +85 °C
Contact crimpability Complies with IEC 60803 and IEC 60352-2
